Hướng dẫn tự làm khóa cửa vân tay – đơn giản từ A đến Z

Bạn đã bao giờ nghĩ đến việc tự làm khóa cửa vân tay cho ngôi nhà của mình chưa? Không chỉ tiện lợi mà còn mang lại cảm giác tự hào khi tự tay lắp ráp một thiết bị thông minh. Trong bài viết này, Khóa cửa thông minh HomeKit sẽ hướng dẫn từng bước để bạn có thể tự làm một khóa cửa vân tay, từ việc chọn linh kiện phù hợp cho đến cách lắp đặt sao cho hiệu quả nhất. Dù bạn là người đam mê công nghệ hay chỉ đơn giản muốn nâng cấp hệ thống bảo mật của mình, đây sẽ là hướng dẫn hữu ích để bạn bắt đầu.

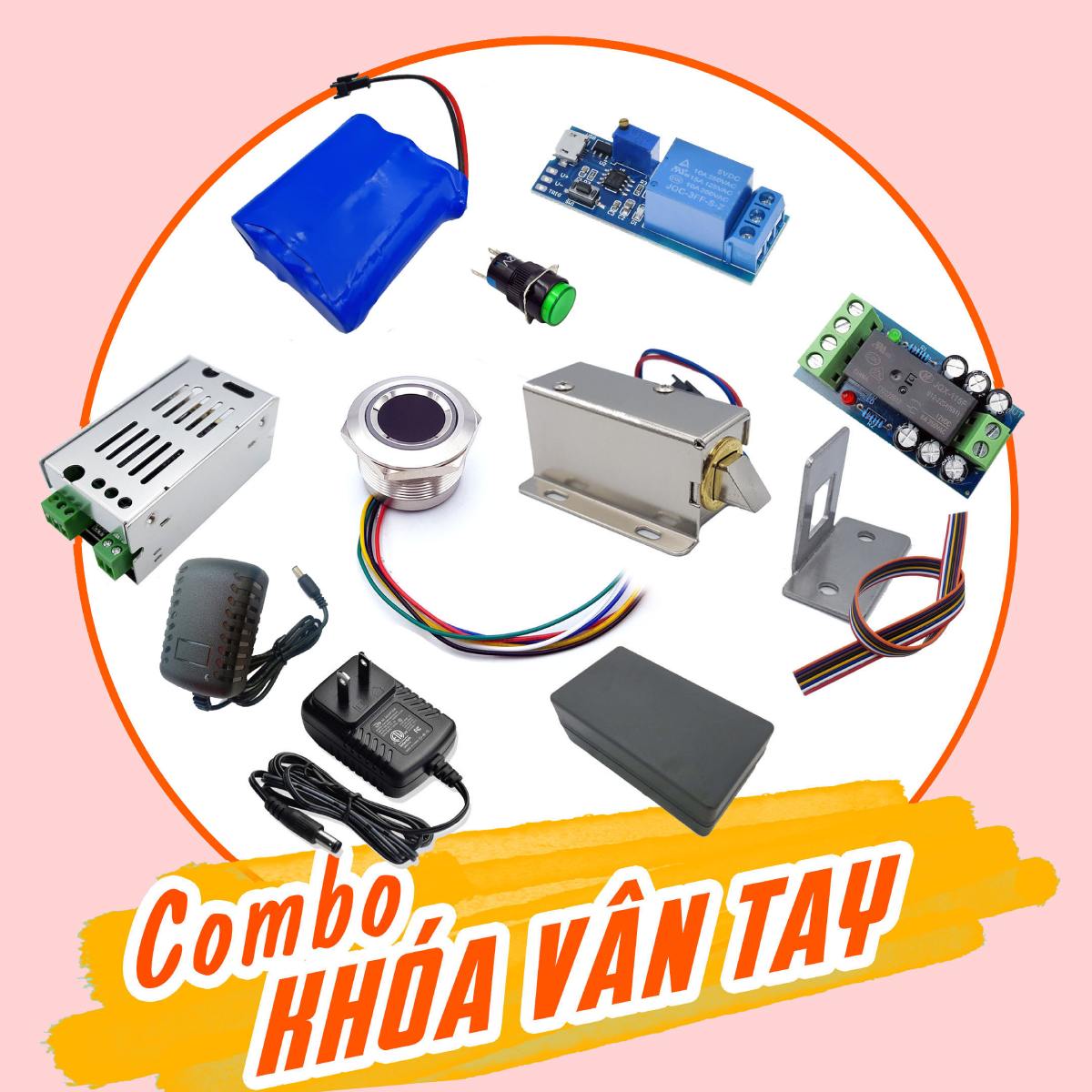

1. Chuẩn bị linh kiện & Công cụ cần thiết để tự làm khóa cửa vân tay

1.1. Linh kiện điện tử

• 1x Nguồn adapter 12V 2A: Cung cấp điện chính cho hệ thống

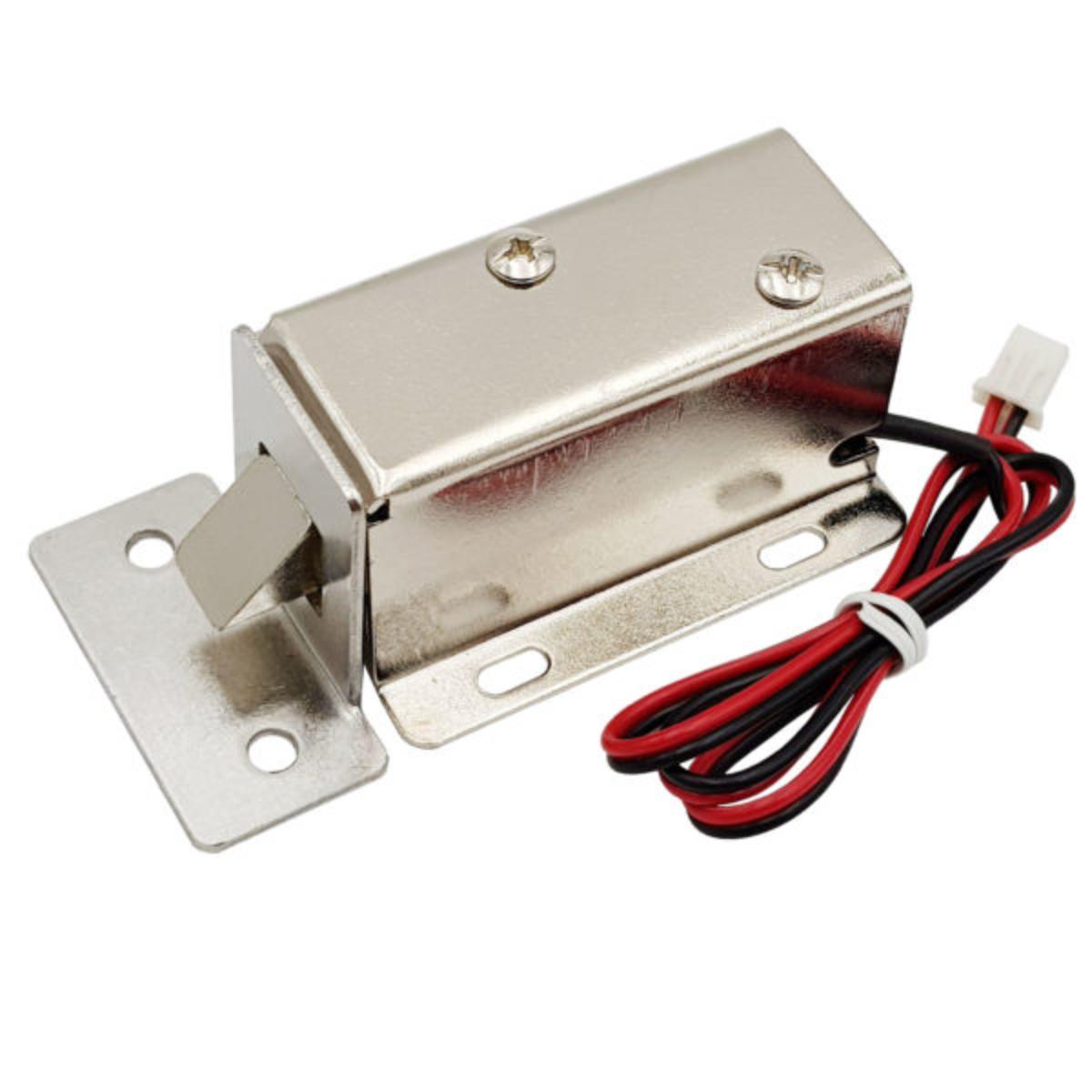

• 1x Khóa Chốt Điện Từ LY-03 12VDC: Bộ phận khóa/mở cửa khi nhận tín hiệu
• 1x Adapter Sạc 12.6V 2A có đèn báo đầy: Sạc pin dự phòng
• 1x Hộp nhựa III 168x92x56: Bảo vệ linh kiện điện tử
• 1x Nút nhấn nhả có đèn AL6-M 12V màu Xanh Lá: Nút mở cửa từ bên trong

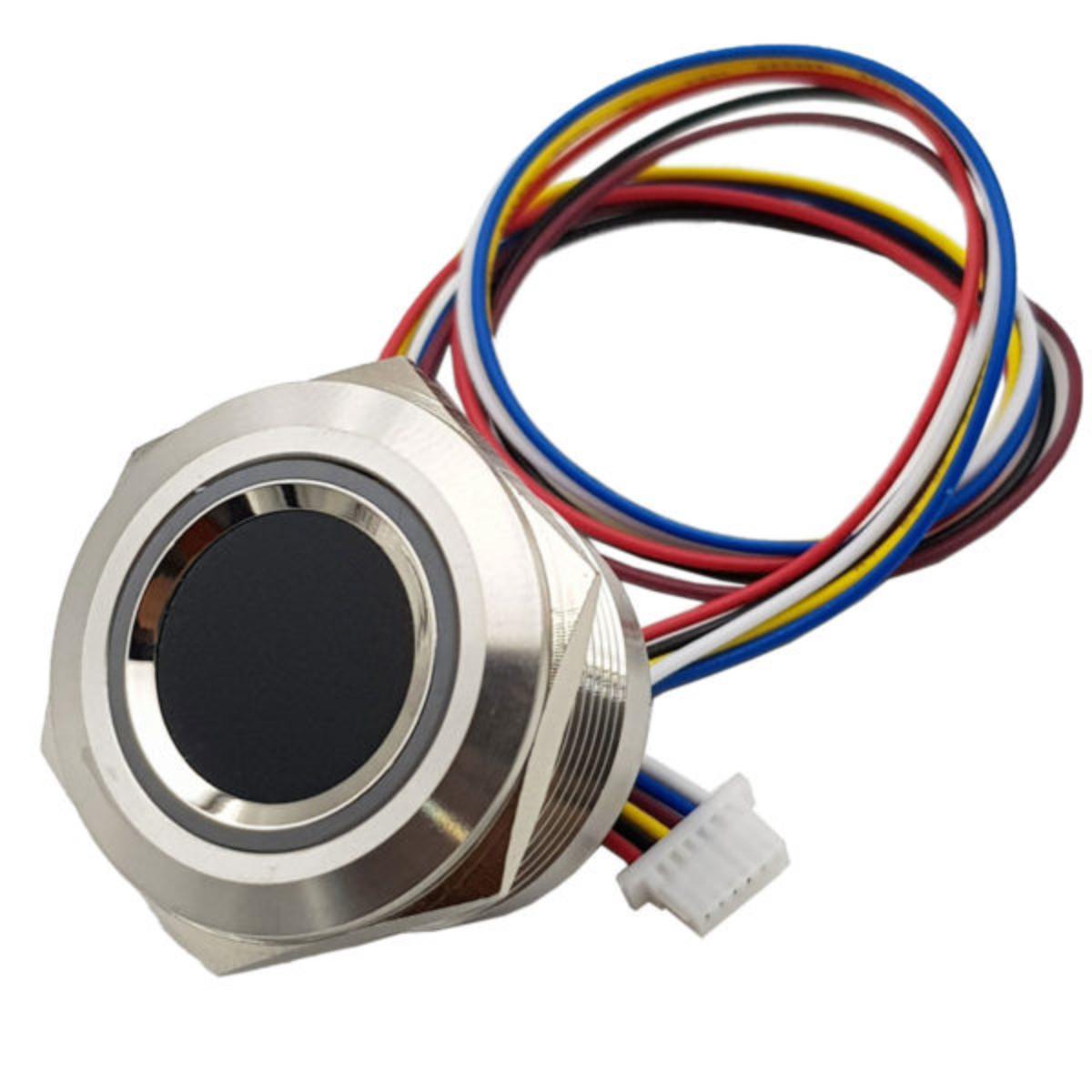

• 1x Cảm biến nhận dạng vân tay điện dung R503 19mm chống nước: Thiết bị quét vân tay

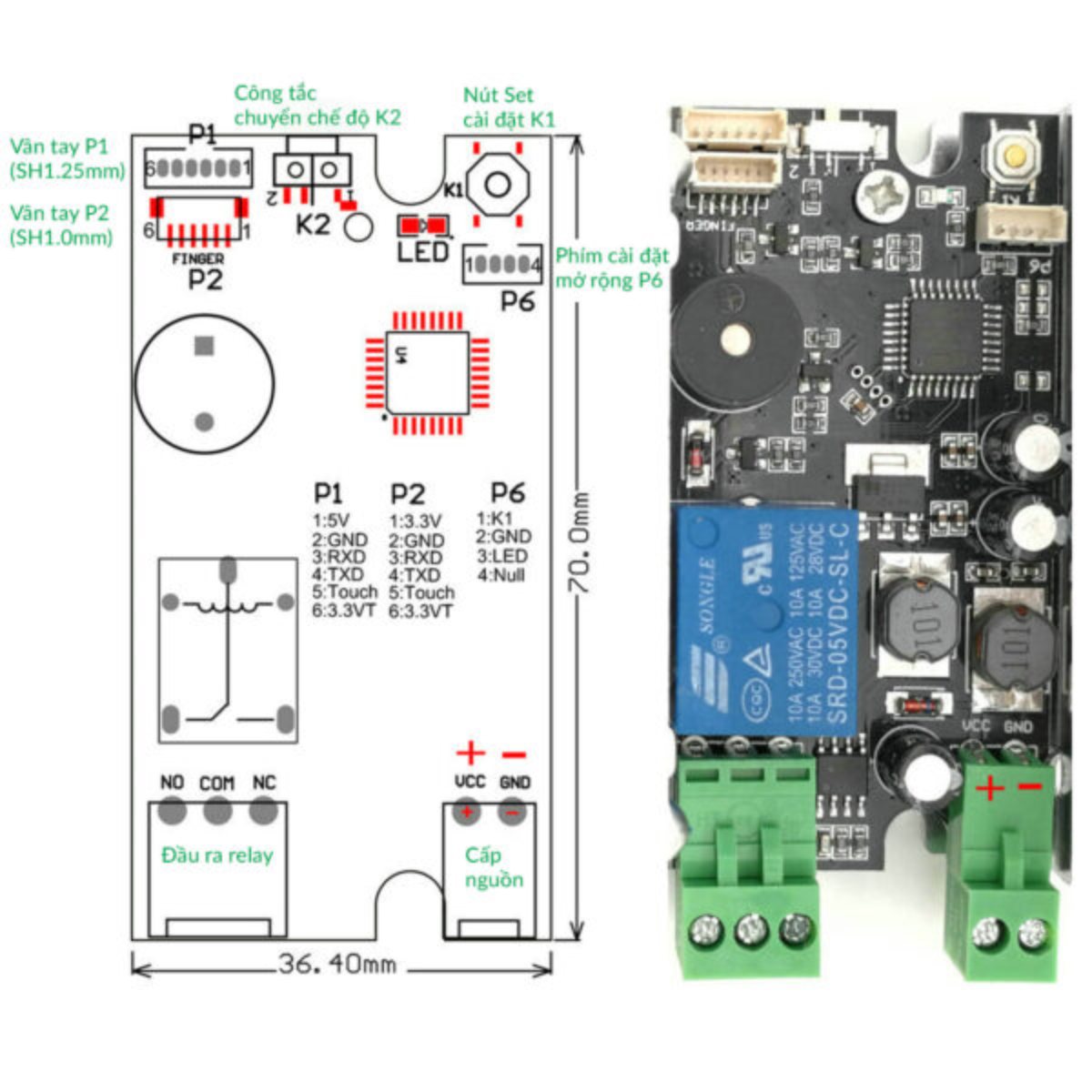

• 1x Module giải mã và điều khiển cảm biến vân tay K215 V1.2: Xử lý tín hiệu vân tay
• 1x Mạch chuyển đổi nguồn dự phòng XH-M350 12V 150W: Tự động chuyển sang nguồn dự phòng khi mất điện
• 1x Dây điện bẹ 8 màu: Kết nối các thành phần điện tử
• 1x Pin 18650 3S 12.6V 2600mAh tích hợp mạch bảo vệ: Nguồn dự phòng khi mất điện
• 1x Module Relay Tạo Trễ 1 Kênh: Điều khiển thời gian mở khóa

1.2. Công cụ hỗ trợ (máy khoan, búa, tua vít…)

• Máy khoan: Tạo lỗ lắp đặt khóa và cảm biến
• Búa: Hỗ trợ lắp đặt phần cứng
• Bộ tua vít đa năng: Siết chặt các linh kiện
• Kìm cắt và tuốt dây điện: Xử lý dây điện kết nối
• Máy hàn và thiếc hàn: Kết nối các mạch điện
• Băng keo điện: Cách điện các kết nối
• Thước đo: Đảm bảo vị trí lắp đặt chính xác

>> xem ngay Khóa vân tay giá rẻ tốt của năm 2025

2. Các bước hướng dẫn tự làm khóa cửa vân tay

2.1. Bước 1 – thiết kế và lên kế hoạch

Thông thường tất cả các loại cửa gỗ, cửa kính, cửa sắt, cửa nhựa… đều có thể lắp được

khóa cửa điện tử. Nhưng chúng phải đạt những kích thước tiêu chuẩn sau đây thì mới có thể lắp.

• Xác định độ dày đố cửa: Thường những đố cửa có độ dày tối thiểu phải đạt từ 35mm – 40mm mới có thể lắp được khóa, vì người ta phải khoan một lỗ ở giữ đố cửa để đặt phần chốt của khóa.

• Xác định độ rộng của đố cửa: Người ta căn cứ vào độ rộng của đố cửa để lắp đặt phần thân khóa. Bởi vậy, độ rộng tiêu chuẩn của đố cửa phải đạt từ là 95mm – 100mm. Lưu ý, khi đo kích thước đố cửa cần trừ đi phần chỉ của đố cửa.

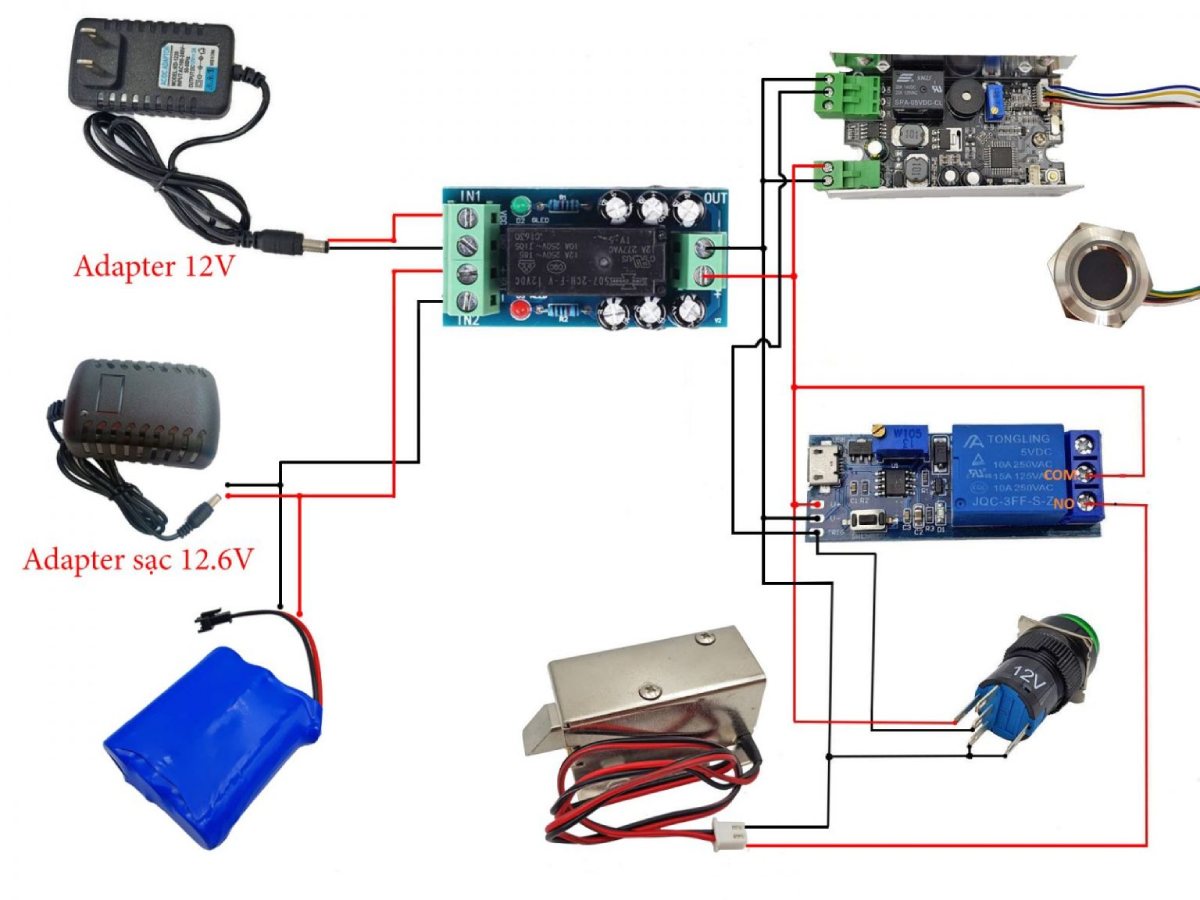

2.2. Bước 2 – lắp ráp các thành phần bên trong

1. Kết nối nguồn điện:
   • Adapter 12V kết nối với đầu vào của module relay chính (bo mạch xanh ở giữa)
   • Adapter sạc 12.6V kết nối với pin dự phòng (để sạc pin)
2. Kết nối mạch điều khiển chính:
   • Mạch điều khiển được cấp nguồn từ module relay
   • Kết nối các chân đầu ra của mạch điều khiển với các thiết bị ngoại vi
3. Kết nối cảm biến vân tay:
   • Cảm biến vân tay kết nối với mạch điều khiển chính qua các đầu nối chuyên dụng
   • Dây nguồn và dây tín hiệu đều được kết nối vào mạch chính
4. Kết nối khóa chốt điện từ:
   • Khóa điện từ kết nối với đầu ra của module relay
   • Module relay điều khiển việc cấp/ngắt nguồn cho khóa
5. Kết nối hệ thống nguồn dự phòng:
   • Pin dự phòng kết nối với mạch chuyển đổi nguồn
   • Mạch chuyển đổi nguồn sẽ tự động chuyển từ nguồn chính sang nguồn dự phòng khi mất điện
6. Kết nối nút nhấn:
   • Nút nhấn kết nối với mạch điều khiển chính
   • Dùng để mở cửa từ bên trong hoặc làm nút cài đặt

Lưu ý quan trọng khi kết nối: Cần đảm bảo đúng cực dương/âm của các kết nối nguồn điện, kiểm tra kỹ các đầu nối tín hiệu để tránh đoản mạch, và đảm bảo khóa chốt điện từ được lắp đặt chắc chắn với khung cửa để hệ thống hoạt động hiệu quả.

2.3. Bước 3 – kiểm tra, hiệu chỉnh và bảo trì

Kiểm tra

1. Thử nghiệm với nhiều vân tay khác nhau
   • Đăng ký ít nhất 3-5 vân tay cho mỗi người dùng (ngón cái, ngón trỏ)
   • Thử mở khóa từ các góc độ khác nhau
   • Kiểm tra tỷ lệ nhận diện thành công (nên đạt trên 95%)
2. Kiểm tra thời gian phản hồi
   • Đo thời gian từ lúc đặt vân tay đến khi khóa mở
   • Thời gian lý tưởng: dưới 1 giây
3. Thử nghiệm trong điều kiện khác nhau
   • Thử khi ngón tay ẩm ướt nhẹ
   • Thử khi ngón tay có bụi bẩn nhẹ
   • Kiểm tra hoạt động trong môi trường nhiệt độ khác nhau

Xác minh hoạt động trong tình huống khẩn cấp

1. Mô phỏng tình huống mất điện
   • Ngắt nguồn điện chính và kiểm tra chuyển đổi sang nguồn dự phòng
   • Xác nhận khóa vẫn hoạt động bình thường với pin dự phòng
   • Đo thời gian hoạt động liên tục của pin dự phòng (nên đạt tối thiểu 24 giờ)
2. Kiểm tra cảnh báo pin yếu
   • Để pin dự phòng xuống mức thấp và xác nhận hệ thống có cảnh báo
   • Kiểm tra khả năng hoạt động khi pin ở mức giới hạn
3. Kiểm tra nút mở cửa khẩn cấp
   • Đảm bảo nút nhấn bên trong hoạt động tốt
   • Kiểm tra khả năng mở cửa bằng chìa cơ (nếu có)

Hướng dẫn bảo trì vệ sinh định kỳ (1-2 tháng/lần)

1. Làm sạch cảm biến vân tay
   • Sử dụng khăn microfiber khô hoặc ẩm nhẹ
   • KHÔNG sử dụng chất tẩy rửa có cồn hoặc amoniac
   • Lau nhẹ nhàng theo chuyển động tròn
   • Đảm bảo không có vết ẩm sau khi vệ sinh
2. Vệ sinh bề mặt khóa
   • Lau chùi bề mặt khóa bằng khăn mềm
   • Đối với các phần kim loại, có thể sử dụng dung dịch xà phòng nhẹ
   • Làm khô hoàn toàn sau khi lau chùi
3. Kiểm tra các kết nối
   • Đảm bảo các kết nối dây không bị lỏng
   • Kiểm tra các điểm tiếp xúc không bị oxy hóa

Bảo trì Pin và nguồn điện

1. Kiểm tra pin định kỳ (3 tháng/lần)
   • Kiểm tra điện áp pin dự phòng (nên duy trì trên 11.5V)
   • Thay pin khi dung lượng giảm xuống dưới 70%
   • Pin 18650 nên được thay thế sau 2-3 năm sử dụng
2. Kiểm tra adapter và hệ thống sạc
   • Đảm bảo adapter không bị quá nhiệt khi hoạt động
   • Xác nhận đèn báo sạc hoạt động chính xác
   • Kiểm tra chu kỳ sạc và xả của pin

Kiểm tra phần mềm và cập nhật (nếu có)

1. Sao lưu dữ liệu vân tay
   • Tạo bản sao lưu dữ liệu vân tay (nếu module cho phép)
   • Lưu trữ thông tin cấu hình
2. Kiểm tra firmware
   • Cập nhật firmware của module điều khiển nếu có phiên bản mới
   • Reset hệ thống 3-6 tháng/lần để đảm bảo hoạt động ổn định

Xử lý sự cố thường gặp

1. Cảm biến không nhận dạng vân tay:
   • Vệ sinh bề mặt cảm biến
   • Đăng ký lại vân tay
   • Kiểm tra kết nối dây từ cảm biến đến module xử lý
2. Khóa không hoạt động khi mất điện:
   • Kiểm tra kết nối pin dự phòng
   • Đo điện áp pin, thay thế nếu cần
   • Kiểm tra mạch chuyển đổi nguồn dự phòng
3. Khóa hoạt động không ổn định:
   • Kiểm tra tất cả các kết nối dây
   • Đo điện áp nguồn cấp cho module điều khiển
   • Kiểm tra độ ẩm và nhiệt độ môi trường làm việc

3. Những lưu ý quan trọng và khắc phục sự cố thường gặp của khóa cửa vân tay tự làm

3.1. Đảm bảo an toàn điện khi làm việc với mạch điện tử

Khi tự làm khóa cửa vân tay, việc làm việc với mạch điện tử đòi hỏi sự cẩn thận cao để tránh tai nạn và đảm bảo an toàn:

Ngắt nguồn điện trước khi thao tác

• Luôn ngắt nguồn điện trước khi bắt đầu lắp ráp, điều chỉnh hoặc sửa chữa
• Rút phích cắm adapter và ngắt kết nối pin dự phòng
• Đợi ít nhất 30 giây để các tụ điện xả hết điện tích tồn dư

Sử dụng công cụ bảo hộ thích hợp

• Đeo găng tay cách điện khi làm việc với mạch trực tiếp
• Sử dụng tua vít có tay cầm cách điện
• Đặt mạch điện tử trên bề mặt cách điện như thảm cao su

Bảo vệ linh kiện nhạy cảm

• Tránh chạm vào các chân IC và linh kiện nhạy cảm tĩnh điện
• Đeo vòng chống tĩnh điện khi thao tác với các module điều khiển
• Bảo quản linh kiện trong túi chống tĩnh điện khi không sử dụng

Lắp đặt an toàn trong môi trường sử dụng

• Đặt nguồn và mạch điện trong hộp bảo vệ kín, chống nước
• Bọc và cố định dây dẫn để tránh đứt, gãy hoặc tiếp xúc với nước
• Lắp cầu chì bảo vệ quá dòng cho mạch chính

3.2. Chọn vật liệu chất lượng để khóa bền và ổn định

Chất lượng linh kiện ảnh hưởng trực tiếp đến hiệu quả và độ bền của khóa vân tay tự làm:

Lựa chọn cảm biến vân tay chất lượng

• Ưu tiên cảm biến điện dung thay vì cảm biến quang học vì khả năng chống giả mạo tốt hơn
• Chọn cảm biến có độ phân giải tối thiểu 508 DPI để đảm bảo độ chính xác
• Tìm kiếm sản phẩm có chứng nhận IP65 hoặc cao hơn để chống bụi và chống nước

Chọn khóa điện từ phù hợp

• Khóa điện từ lắp nổi hoặc âm tùy thuộc vào loại cửa và cách lắp đặt
• Ưu tiên khóa có công suất tiêu thụ thấp để tiết kiệm pin
• Chọn khóa có lực giữ phù hợp với trọng lượng cửa (thông thường từ 280kg trở lên)

Lựa chọn vật liệu chống môi trường khắc nghiệt

• Sử dụng hộp đựng bằng nhựa ABS chống cháy hoặc kim loại chống oxy hóa
• Lựa chọn dây điện có vỏ bọc dày, chống nhiệt và chống ẩm
• Sử dụng keo silicone để bảo vệ các kết nối điện khỏi độ ẩm

Đầu tư cho nguồn điện ổn định

• Sử dụng adapter có thương hiệu uy tín, điện áp ổn định
• Chọn pin lithium 18650 chất lượng cao, có mạch bảo vệ tích hợp
• Cân nhắc bổ sung module ổn áp để bảo vệ mạch khỏi dao động điện áp

3.3. Cách xử lý khi cảm biến vân tay không nhận diện hoặc khóa hoạt động không ổn định

Khi cảm biến vân tay không nhận diện

• Vệ sinh cảm biến bằng khăn mềm, sạch, không xơ, thấm cồn isopropyl 70%
• Kiểm tra bề mặt ngón tay, đảm bảo tay khô và sạch, tránh quá khô hoặc quá ẩm
• Đăng ký lại vân tay dưới các góc độ khác nhau để tăng độ chính xác
• Kiểm tra kết nối dây từ cảm biến đến mạch điều khiển, đảm bảo không bị lỏng

Khi khóa hoạt động không ổn định

• Kiểm tra nguồn điện: Đo điện áp đầu vào và đầu ra của adapter và pin
• Kiểm tra toàn bộ kết nối dây dẫn, đảm bảo không có điểm tiếp xúc kém
• Kiểm tra relay có phát ra tiếng “click” khi kích hoạt không
• Reset lại hệ thống bằng cách ngắt nguồn hoàn toàn trong 30 giây, sau đó khởi động lại

Xử lý sự cố nguồn điện

• Nếu pin yếu, thay pin mới hoặc sạc lại (nếu là pin sạc)
• Kiểm tra mạch chuyển đổi nguồn dự phòng, đảm bảo chuyển đổi mượt mà
• Nếu có hiện tượng quá nhiệt, hãy lắp thêm tản nhiệt hoặc giảm nhiệt độ môi trường

Khắc phục sự cố phần mềm

• Nạp lại firmware cho module điều khiển nếu có sẵn
• Xóa toàn bộ dữ liệu vân tay và đăng ký lại từ đầu
• Kiểm tra cài đặt thời gian trễ của relay, điều chỉnh nếu cần

Hành động cuối cùng

• Nếu tất cả các giải pháp trên không hiệu quả, hãy kiểm tra từng linh kiện riêng lẻ
• Thay thế linh kiện nếu phát hiện lỗi hoặc hư hỏng
• Cân nhắc sử dụng module điều khiển mới nếu phần cứng hiện tại có vấn đề

4. So sánh và đánh giá: khóa cửa vân tay DIY vs. khóa mua sẵn

Tiêu chí	Khóa Cửa Vân Tay DIY	Khóa Cửa Vân Tay Mua Sẵn
Chi phí	Thấp hơn nhiều (30–50% giá sản phẩm thương mại)	Cao hơn, tùy vào thương hiệu và tính năng
Khả năng tùy biến	Cao – có thể điều chỉnh, mở rộng theo ý muốn	Hạn chế – phụ thuộc vào thiết kế của nhà sản xuất
Trải nghiệm học tập	Mang lại cơ hội học hỏi, phát triển kỹ năng kỹ thuật	Không có – thiên về sử dụng tiện lợi hơn
Khả năng nâng cấp	Dễ dàng thay đổi, cập nhật từng phần	Hạn chế hoặc không thể nâng cấp
Cảm giác cá nhân	Tự hào, hài lòng khi hoàn thiện sản phẩm	Ít cảm xúc cá nhân, thiên về sử dụng tiện nghi
Yêu cầu kỹ thuật	Cao – cần kiến thức về điện tử, lập trình, cơ khí…	Thấp – người dùng phổ thông đều có thể sử dụng
Thời gian triển khai	Dài hơn, tùy vào kỹ năng cá nhân	Nhanh – có thể lắp đặt ngay sau khi mua
Bảo mật	Có thể không bằng sản phẩm thương mại, tùy vào trình độ thiết kế	Cao – ứng dụng công nghệ hiện đại, được kiểm định
Độ tin cậy & Độ bền	Chưa được kiểm chứng, phụ thuộc vật liệu và kỹ thuật lắp ráp	Được kiểm định rõ ràng bởi nhà sản xuất
Bảo hành & Hỗ trợ kỹ thuật	Không có hoặc rất hạn chế	Có bảo hành chính hãng, hỗ trợ kỹ thuật chuyên nghiệp
Tính năng đi kèm	Tùy vào khả năng thiết kế, thường ít và đơn giản	Đa dạng: mở bằng vân tay, mã số, thẻ từ, app, cảnh báo chống trộm…
Tính tương thích với hệ thống khác	Có thể gặp khó khăn khi tích hợp với hệ thống nhà thông minh	Dễ dàng tích hợp hoặc đã hỗ trợ sẵn
Thiết kế & thẩm mỹ	Tùy thuộc vào người làm, thường không đẹp bằng sản phẩm thương mại	Thiết kế chuyên nghiệp, hiện đại, phù hợp nhiều loại cửa

5. Nên chọn giải pháp nào cho ngôi nhà của Bạn?

Việc lựa chọn giữa tự làm khóa cửa vân tay và mua sản phẩm thương mại phụ thuộc vào nhiều yếu tố:

Nên chọn khóa vân tay DIY nếu:

• Bạn có kiến thức và kỹ năng về điện tử, lập trình
• Ngân sách hạn chế là yếu tố quyết định
• Bạn thích thử thách và học hỏi công nghệ mới
• Khóa này được dùng cho không gian ít quan trọng (không phải cửa chính)
• Bạn có thời gian để phát triển và bảo trì hệ thống

Nên chọn khóa vân tay thương mại nếu:

• An ninh là ưu tiên hàng đầu
• Bạn cần giải pháp đáng tin cậy và bền vững
• Không muốn tốn thời gian xây dựng và bảo trì
• Cần tích hợp với hệ thống nhà thông minh hiện có
• Bạn đánh giá cao thiết kế chuyên nghiệp và thẩm mỹ

Dù lựa chọn giải pháp nào, hãy cân nhắc kỹ lưỡng về nhu cầu an ninh, ngân sách và khả năng kỹ thuật của bản thân trước khi quyết định.

6. FAQ – Câu Hỏi Thường Gặp

6.1. Tự làm khóa cửa vân tay có thực sự an toàn không?

Mức độ an toàn của khóa cửa vân tay tự làm phụ thuộc rất nhiều vào chất lượng linh kiện và kỹ thuật lập trình bạn sử dụng. Các khóa vân tay DIY thường không thể đạt được chuẩn bảo mật cao như sản phẩm thương mại đã qua kiểm nghiệm nghiêm ngặt. Tuy nhiên, nếu bạn sử dụng cảm biến vân tay chất lượng tốt và áp dụng các biện pháp bảo mật phần mềm phù hợp, khóa tự làm vẫn có thể đảm bảo mức độ an toàn chấp nhận được cho các không gian ít quan trọng trong nhà.

6.2. Tôi cần những kiến thức và kỹ năng gì để tự làm khóa cửa vân tay?

Để tự làm được khóa cửa vân tay hiệu quả, bạn cần có kiến thức cơ bản về điện tử, bao gồm hiểu biết về vi điều khiển như Arduino hoặc Raspberry Pi. Kỹ năng lập trình là yếu tố quan trọng để xử lý dữ liệu vân tay và điều khiển cơ chế khóa, thường yêu cầu biết ít nhất một ngôn ngữ như C++, Python hoặc tương tự. Ngoài ra, bạn cũng cần có khả năng đọc hiểu sơ đồ mạch và kỹ năng hàn chắc chắn để kết nối các linh kiện một cách an toàn và bền vững.

6.3. Chi phí tự làm khóa cửa vân tay khoảng bao nhiêu?

Chi phí để tự làm một khóa cửa vân tay cơ bản thường dao động từ 500.000đ đến 2.000.000đ tùy thuộc vào chất lượng linh kiện bạn lựa chọn. Cảm biến vân tay là thành phần đắt nhất, với giá từ 300.000đ đến 1.000.000đ cho các loại có độ chính xác cao và tốc độ nhận dạng nhanh. Các thành phần khác như vi điều khiển, khóa điện từ, pin, vỏ bảo vệ và linh kiện điện tử phụ trợ thường chiếm khoảng 50% tổng chi phí của dự án.

6.4. Khóa cửa vân tay DIY có bền và dễ sử dụng không?

Độ bền của khóa cửa vân tay DIY phụ thuộc rất nhiều vào chất lượng vật liệu và kỹ thuật lắp đặt của bạn, nhưng nói chung không thể so sánh với sản phẩm thương mại đã qua hàng nghìn chu kỳ thử nghiệm. Về mặt sử dụng, khóa tự làm có thể không đạt được sự mượt mà và trực quan như các sản phẩm được thiết kế chuyên nghiệp, đặc biệt là các tính năng như cảnh báo pin yếu, mở khóa dự phòng, hoặc giao diện người dùng thân thiện.

>> xem ngay:

• Xu hướng hệ thống mở cửa bằng vân tay​ và thương hiệu nổi bật 2025
• Cách lắp khóa vân tay cho cửa gỗ và báo giá mới nhất 2025
